Настенное решение для дистанционного управления цифровой аудиоматрицей — Nevod DCP-Shuttle представляет собой компактную панель, которая монтируется в стандартную установочную коробку 86×86 мм и берёт на себя оперативный контроль над матрицей DAP-88 Plus. Устройство рассчитано на инсталляционные проекты, где оператору или пользователю зала нужен быстрый доступ к переключению сцен, регулировке громкости и вызову пресетов без обращения к компьютеру или центральному контроллеру системы.
Схема и конструкция Nevod DCP-Shuttle

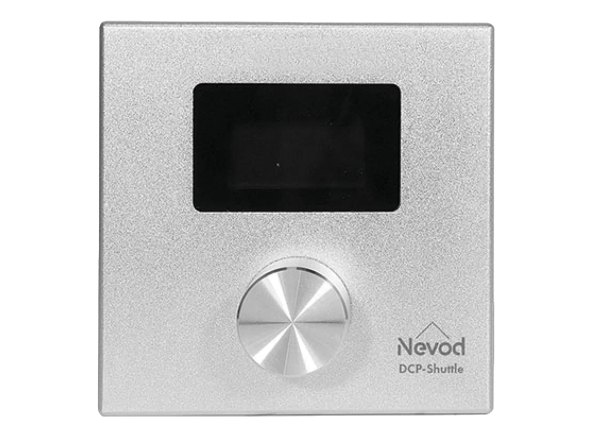

Панель построена вокруг одного поворотного энкодера с функцией нажатия и OLED-экрана диагональю 1,3 дюйма. Такая связка позволяет пролистывать до 32 программируемых позиций меню, выбирать нужную функцию нажатием и тут же регулировать параметр вращением того же элемента — интерфейс сведён к одному органу управления, что снижает вероятность ошибки при работе персонала без специальной подготовки. OLED-дисплей обеспечивает читаемость под разными углами и в условиях смешанного освещения, что важно для инсталляций в барах, ресторанах, переговорных и залах ожидания.

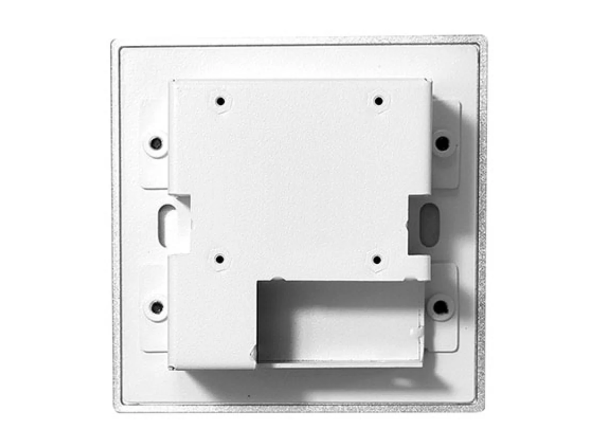

Связь с матрицей организована по локальной сети через разъём RJ45 по протоколу UDP поверх TCP/IP. Такое решение упрощает разводку: панель подключается одним патч-кордом к коммутатору системы. Питание подаётся по тому же кабелю по стандарту PoE 802.3af, отдельная линия 220 В к точке установки не требуется — достаточно PoE-коммутатора или инжектора в аппаратной. Монтажная коробка для встраивания в стену входит в комплект.
Применение
Основной сценарий — работа в паре с цифровой матрицей Nevod DAP-88 Plus в инсталляциях многозонного озвучивания. Панель размещается в зоне ответственности конкретного пользователя: администратор ресторана управляет громкостью фоновой музыки в зале, ведущий переговорной вызывает пресет для видеоконференции, бармен переключает источник для танцпола. До 32 назначаемых позиций закрывают большинство запросов операторской логики — включение и выключение каналов, выбор входов, регулировка уровней, отправка управляющих команд на сопряжённые устройства системы.
В сигнальной цепи DCP-Shuttle не обрабатывает аудио, а служит человеко-машинным интерфейсом: аудиопотоки коммутируются и обрабатываются в матрице, а панель лишь передаёт команды по сети. Это разгружает точку установки от аудиокабелей и позволяет размещать органы управления в удобных для персонала местах.
Серия и исполнение

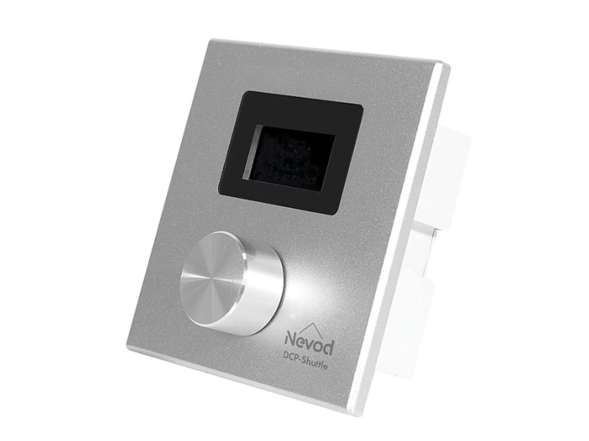

DCP-Shuttle — часть экосистемы аксессуаров Nevod, построенной вокруг цифровых матриц серии DAP. Формат — настенная одноклавишная панель в корпусе 86×86×50 мм под стандартный подрозетник, исполнение в серебристо-белой гамме нейтрально вписывается в интерьер общественных помещений. Один энкодер и OLED-экран отличают модель от более простых кнопочных панелей той же линейки: здесь ставка сделана не на набор физических клавиш под жёстко закреплённые функции, а на программируемое меню, которое инсталлятор настраивает под задачу конкретного объекта.
