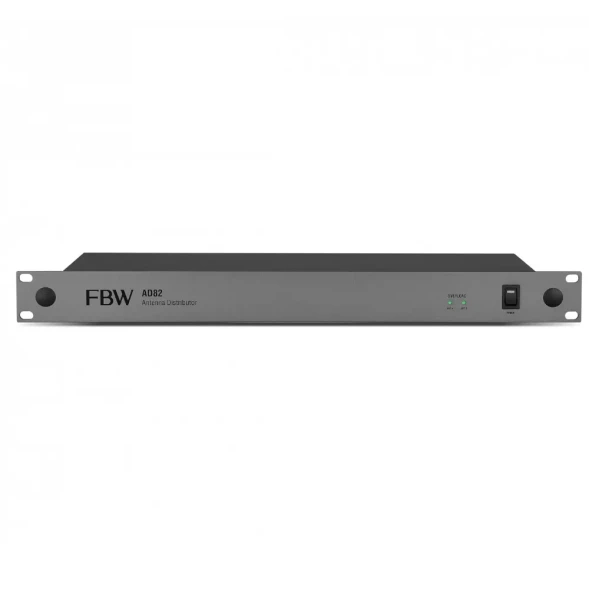

Активный антенный дистрибьютор FBW AD82 решает задачу, знакомую каждому, кто работает с несколькими радиосистемами одновременно: как развести сигнал с двух приёмных антенн на четыре приёмника без потерь и без леса кабелей питания. Устройство работает в диапазоне 450-950 МГц, покрывающем большинство UHF-радиосистем для микрофонов и in-ear мониторинга, и раздаёт как радиочастотный сигнал, так и питание на подключённые приёмники по одному компактному блоку.
Конструкция и особенности FBW AD82
Дистрибьютор построен по классической схеме активного разветвителя: два независимых радиочастотных входа (для антенн диверсити A и B) и четыре пары BNC-выходов, к которым подключаются четыре двухканальных приёмника. Дополнительно предусмотрены два выхода каскадирования - они позволяют подключить второй такой же блок, если в системе больше четырёх приёмников, без установки отдельной антенной линии. Встроенные усилители дают +6 дБ на выходах, компенсируя потери на разветвлении и в кабелях, поэтому уровень сигнала на входе каждого приёмника остаётся полноценным. Отдельно организована шина питания: четыре выхода питания подают напряжение непосредственно на приёмники, что убирает из рэка четыре отдельных блока питания и четыре сетевых кабеля. Радиочастотные и питающие кабели уже включены в комплект поставки, дополнительно докупать ничего не нужно.
Применение

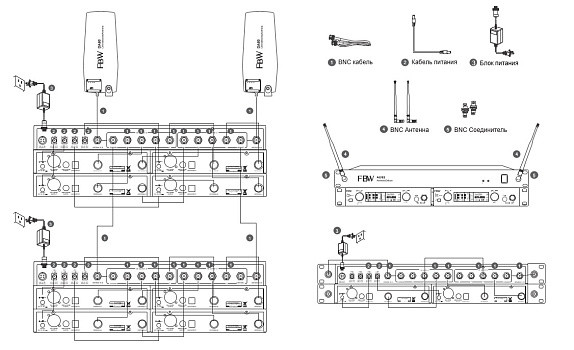

FBW AD82 рассчитан на профессиональные сценарии, где одновременно работает несколько радиоканалов: концертный прокат, конференц-залы, театры, телевизионные студии, клубы с несколькими беспроводными микрофонами и системами персонального мониторинга. Диапазон 450-950 МГц перекрывает большинство актуальных UHF-радиосистем, что делает дистрибьютор совместимым с оборудованием разных производителей, работающих в этих частотах. Монтаж - стандартный рэковый, вход и выходы выполнены на разъёмах BNC, привычных для антенных линий профессионального радиооборудования. При типовой инсталляции к двум входам подключается пара направленных или штыревых антенн, к четырём парам выходов - до четырёх приёмников, а если каналов больше - второй блок AD82 подключается через выходы каскадирования.
Серия и исполнение
Модель AD82 занимает место активного антенного распределителя среднего класса в линейке аксессуаров FBW для радиосистем. Индекс в названии отражает конфигурацию: два входа, восемь радиочастотных выходов с учётом каскадных, четыре выхода питания. В комплекте поставки идут радиочастотные кабели для соединения выходов дистрибьютора с приёмниками и кабели питания под соответствующие радиосистемы, поэтому устройство готово к работе сразу после установки в рэк. Такой подход к комплектации ориентирован на прокатные компании и инсталляторов, которым важно получить законченное решение без подбора совместимых аксессуаров отдельно.
