Спикер-процессор Audiocenter P48D - цифровой матричный процессор для управления акустическими системами в инсталляциях и концертных площадках. Устройство берёт на себя разводку сигнала, эквализацию, кроссоверную фильтрацию и защиту громкоговорителей, стоя между микшером и усилителями мощности. Конфигурация 4 входа на 8 выходов подходит для многозонных инсталляций, клубов, конференц-залов и мобильных концертных комплектов, где нужно управлять несколькими группами громкоговорителей с раздельной обработкой. Наличие сетевого интерфейса Dante делает P48D удобным элементом современных цифровых сигнальных цепей.
Схема и конструкция Audiocenter P48D
P48D построен на цифровой платформе с конвертерами AD/DA 24 бит / 96 кГц и сквозной задержкой преобразования менее 1,8 мс - это критично, когда процессор работает в реальном времени на концерте и нельзя допустить рассинхронизации с источником. Каждый входной канал обрабатывается 15-полосным эквалайзером и трёхполосным динамическим эквалайзером DEQ, который реагирует на уровень сигнала и подавляет резонансы только когда они действительно появляются. Выходные каналы получают по 10 полос эквализации, компрессор и лимитер - двойная защита громкоговорителей от перегрузки. Кроссоверная секция поддерживает фильтры Butterworth, Linkwitz-Riley и Bessel с крутизной от 6 до 48 дБ/октава, что позволяет корректно развести полосы под многополосную систему любой архитектуры. Доступны разные типы фильтров: PEQ, полочные, all-pass, эллиптические, полосовые, режекторные. FIR-фильтрация с 512 отводами на канал даёт линейную фазовую характеристику, а задержки до 2000 мс с шагом 0,01 мс позволяют точно выстроить временное выравнивание между источниками звука.
Применение
Основной сценарий - управление многозонной системой громкоговорителей. Процессор принимает сигнал с микшерного пульта по аналогу через XLR, по цифре AES или по сети Dante и распределяет его на восемь выходов, каждый со своим эквалайзером, кроссовером, задержкой и лимитером. Типовая схема: с P48D сигнал уходит на усилители мощности, а с них на сателлиты, сабвуферы и мониторы. В инсталляциях процессор удобно вписывается в централизованное управление через TCP/IP - несколькими устройствами можно рулить одновременно с ПК, а интерфейс RS232 подключает его к системам управления залом. На передней панели есть быстрый доступ к mute любого канала и вызову пресетов, что выручает при отладке на площадке. Модель подходит инженерам проката, инсталляторам и клубным техникам, работающим с многополосными системами.
Серия и исполнение

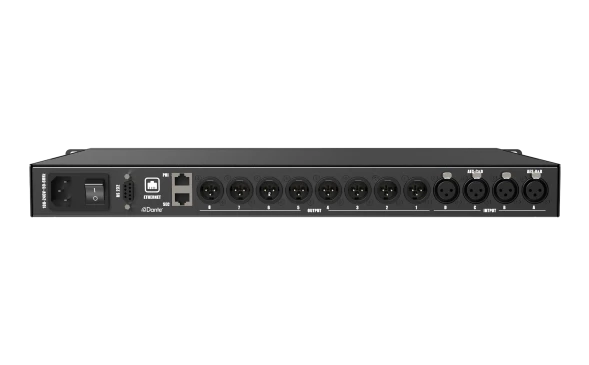

P48D относится к линейке спикер-процессоров P48 от Audiocenter. Индекс D в названии указывает на встроенный интерфейс Dante - четыре сетевых входных канала, что отличает эту версию от базовых модификаций без сетевой аудиошины. Формат - рэковый корпус высотой 1U, что позволяет размещать процессор в стандартной стойке рядом с усилителями и коммутацией. Конфигурация 4 входа и 8 выходов - рабочая для систем с двумя-четырьмя парами громкоговорителей и сабвуферами. Программное обеспечение для ПК поддерживает одновременное управление несколькими устройствами P48, что удобно при масштабировании системы.
